》橫流式冷卻塔
機械電子工業部第四設計研究院，從1971年開始 從事冷卻塔的研究與推廣工作。82年開始與清華大學工程力學系及電機系合作。由清華大學負責冷卻塔專用風機及電機的設計。北京市勞動保護研究所承擔了降噪措施的研究設計。因此。本系列與逆流式都是86年叁方合作的成果。冷效高、噪聲低、耗電省。這叁方面均達到或超過國外同類產品水平。
橫流塔有BHZ系列與HBL系列二種，BHZ系列有低噪聲型及超低噪聲型，單塔冷卻水平量分別為80; 100; 125; 175; 200m13/h. 它的特點是氣流速度小。噪聲低，能耗少。適用于對噪聲要求嚴格的地點。組裝時水量可達到1200m3/h (6x200m3/h)。參數表超200m3/h都是數臺組裝，在風機，電機欄內有臺數的標注。HBL系列除有低噪聲型及超低嗓聲型之外，還有中高水晶降的工業型。單塔冷卻水量分別為300; 500; 700m3/h也能并聯使用。它的特點是氣流速度高，噪聲略高于組裝塔。但低于逆流塔。占地面積小。
兩個系列代碼 B-玻璃鋼 H-橫流塔 Z-組裝式 L-冷卻塔 其余與逆流相同。
》結構特點

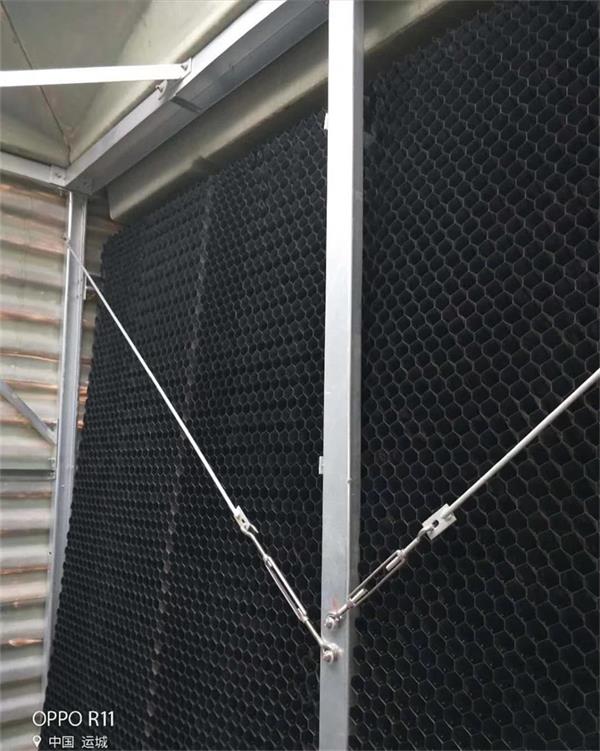

本系列采用兩側進風，靠頂部的風機使空氣經由塔兩側的填料，與熱水進行質交換，濕熱空氣再排向塔外。填料采用兩面帶凸點的點波片，通過安裝使用點波片粘接成整體，以提高剛性。由于兩面有凸點避免了水滴直接滴下的機會，提高了形成水膜的作用，填料尾部設有收水措施。
風機采用低轉速，低動壓的機翼型玻璃鋼風機葉片，采用滌綸增強的動力帶，它的噪聲小，傳動效率高遇水不打滑，由于兩側進風。填料由水池底部直接堆放到配水槽。因此，沒有象逆流塔那種滴水的聲音，這對于降低冷卻塔的噪聲是十分有利的。考慮到組裝方便。冷卻塔的基座安放在條形鋼筋混凝土上。樣本中的基礎尺寸僅僅供參考，各基座的愛力可取平均值。地腳螺栓處可預埋200X200mm厚12mm的鋼板，如有用戶希望水槽貯水量加大，可訂貨說明。
》選用注意事項
本系列冷卻塔適用于冷月平均氣溫不低于-10C的地區。氣溫過低時使用,應考慮管路及水槽的結冰問題，必要吋在水槽內加電熱管。
本產品熱水的溫度不超過65℃時，訂貨時應提出水溫要求，以便選材時考慮。如有阻燃或難燃要求的，應根據當?shù)叵啦块T(mén)對玻璃鋼氧指數的要求進行生產，應該由用戸事前提出。對安裝在屋頂上的橫流塔，建議用戸選用阻燃性玻璃鋼。目前，我廠根據個城市部門的要求，已生產有難燃性玻璃鋼冷卻塔，其玻璃鋼的氧指教可分別達到>=26.進水管由兩邊分別裝設，并連接到配水箱，用戸應在接管處設置閥門，以供調節流量用，好采用天津市塘沽閥門廠生產的蝶閥，進水管可以由下面的干管引入，也可以杷干管放在塔上，這時，其管道支絮應落在冷卻塔的側面的梁上。出水管可選任一進風方向，由塔底出水箱接出，不得由側板方向接出。
配水箱的配水孔按名義流量開孔，如實際流量超過名義流量的25%，應通知制造廠家。
冷卻塔采用玻璃鋼葉片，安裝及使用時，應調整風筒的圓度，并使葉尖與塔壁間隙相等，并不小于10mm,葉片角度要調整一致，電流不得超対電機的額定電流，等于0.9~0.93額定電流，調整葉片的方法應在靠近葉尖15mm處，毎根葉片的前后兩緣分別做一標志，再由支架下弦分別測毎根葉片前后兩緣的距離，以計算出各葉片這點前后緣的高差，通述數次調整，此高差一致，即為合格。
當用戸需在冷卻塔水箱內直接吸水時，需安裝“自動給水管”“急速給水管”“排汚管”訂貨時需特別提出，價格表內不包括這部分價格。
》橫流式2型玻璃鋼冷卻塔說明
根據市場需求·我廠于一九九五年先后開發生產了節能橫流式及逆流式兩大系列不銹鋼玻璃鋼冷卻塔，深受用戸好評，本説明書中所有冷卻都是節能型的，因?yàn)殡姍C(jī)安裝容量在國內外同類產品中較低，低噪聲型及超低噪聲型冷卻塔水溫降一般為3-8℃，適合于空調制冷等一般水溫降的冷卻。
超低噪聲冷卻塔是在低噪聲冷卻塔的基礎上増加了-系列噪聲控制措施，標準點噪聲值比相應的低噪聲型低-6dB(A),適合于對噪聲要求更嚴的場所，低噪聲與超低噪聲的配管、電機功率、冷卻水量及風量相同。
目前·我廠生產推廣的節能CDBHZ2型單臺冷卻塔設備，分別有100-300型，需用超逾300型都是數臺組裝。
本系列采用兩側進風，靠頂部的風機使空氣經由塔兩側的填料，與熱水進行質交換，溫?zé)峥諝庠倥畔蛩狻Ｌ盍喜捎脙擅鎺裹c(diǎn)的點波片，通過安裝使點波片粘接成為整體，以提高剛性。由于兩面有凸點避免了水滴直接滴下的機會，提高了形成水膜的作用，填料尾部設有收水措施。
風機采用低轉速，低動壓的機翼形玻璃鋼風機葉片，采用滌綸增強的動力帶，它的噪聲小，傳動效率高、遇水不打滑。由于兩側進風，填料由水池底部直接堆放到配水糟。 因此，沒有像逆流塔那種滴水的聲音，這對于降低冷卻塔的噪聲是十分有利的。考慮到組裝方便，冷卻塔的基座安放在條形鋼盤混凝土上。樣本中的基礎尺寸僅共參考，各其座的受力可取平均值。地腳螺栓處可預理300x 300mm厚10nm的鋼板，如有用戶希望水槽貯水量加大，可訂貨說明。
玻璃鋼表面采用美國進口膠衣樹脂，耐老化，不變色:
降噪措施，冷卻塔配用了變扭矩變級雙速電機;低速風量是高速的0.75,低速功率是高速的0.5,經實測表明，在低溫降塔t低于設計值2.5℃改用低速年節電45%,而國家噪聲控制規定夜晚噪聲值低于白天6dB(A),夜晚都可用低速，對風機來講，低速8級運轉噪聲比高速6級低于6dB(A)，在冷卻塔出口風口安裝了降噪吸聲棚。
本設計采用了2型磺流塔專用點波填料片，其熱力性能及阻力特性，目前都優于其它填料，因此，本設計參數大大提高，居國內同類產品首位。
風機采用玻璃鋼葉片，安裝及使用時，應調整風筒的圓度，并使葉尖與塔壁間隙相等，并不少于10mm. 葉片角度要調的一致，電流不得超過電機的額定電流，好等于0.9-0.93額定電流。調整葉片的方法應在靠近葉尖150mm處，每根葉片的前后兩緣分別作一標志，再上支架下弦分別測每根葉片前后兩緣的距離，以計算出各葉片這點前緣的高差，通過數次調整，比高差一致即為臺格。
